Bertemu lagi dengan saya
Pada kesempatan hari ini saya akan membagikan tutorial tentang copy layout secara cepat dengan memanfaatkan script
 |
| copy layout secara cepat dengan script |
Bagi kalian yang sering bekerja dengan sheetset akan familiar dengan 1 layout/1 gambar,
kadang kala kita menemui gambar yang sudah tersetting gambar beserta kop dalam model sehingga benefit yang biasanya didapatkan saat menggunakan sheetset tidak ada seperti : print masal sekali klik dengan batch plot, sheetset tabel list (daftar isi) otomatis, dan lain lain
maka kita akan menjadikan dari model tersebut menjadi layout/paperspace, mungkin saat hanya sedikit sheet 5 atau 10 bh tidak masalah tapi apabila lebih dari itu semisal 20, 30 dan bahkan sampai 100 gambar akan melelahkan
kadang kala kita menemui gambar yang sudah tersetting gambar beserta kop dalam model sehingga benefit yang biasanya didapatkan saat menggunakan sheetset tidak ada seperti : print masal sekali klik dengan batch plot, sheetset tabel list (daftar isi) otomatis, dan lain lain
maka kita akan menjadikan dari model tersebut menjadi layout/paperspace, mungkin saat hanya sedikit sheet 5 atau 10 bh tidak masalah tapi apabila lebih dari itu semisal 20, 30 dan bahkan sampai 100 gambar akan melelahkan
Ok kita mulai
- Pertama kita siapkan cad yang akan kita buat susun rapi di model
model - drawing - Kemudian buat mockup yang akan kita buat dasar, kita setting page setupnya beserta kertasnya, disini kita menggunakan ukuran a3 lalu masukkan gambar yang pertama ke layout yang kita buat lalu kita save dulu.
- Langkah selanjutnya kita membutuhkan program excel untuk mempermudah dalam pengetikan codingnya
coding copy layout - Ketik kodingnya sesuai dengan gambar di atas
- Buat codingnya sejumlah gambar yang akan di buat
- Setelah codingnya sudah siap dalam excel kita copy codingnya ke notepad
coding copy layout - Lalu setelah kita copy kita save notepat tadi ke format .scr, semisal disini kita kasih nama "make layout multiple.scr" atau pun apa sesuai dengan yang kalian inginkan.

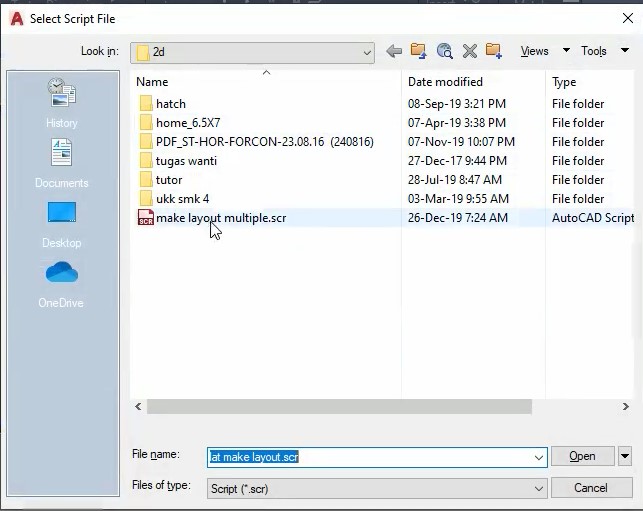

copy layout.scr - Setelah jadi kita jalankan lewat autocad dengan perintah scr enter lalu kita cati file yang tadi kita buat "make layout multiple.scr" lalu open
load layout.scr - Maka jadilah layout sebanyak yang kita buat
hasil akhir copy layout
Ok mudah ya? apa bila kalian kurang jelas bisa kalian tonton video di bawah ini ya :
Apabila ada pertanyaan bisa kalian comment di bawah terimakasih
